Copper MC Feeder kabeli antennalar, transmitterlar, qabul qiluvchilar va RF tarqatish uskunalari o'rtasida radiochastota signallarini uzatish uchun mo'ljallangan. Uning koaksiyal konstruktsiyasi nazorat qilinadigan impedans, barqaror RF o'tkazuvchanligi va mexanik himoyani ta'minlash uchun mis quvur ichki o'tkazgich, ko'pikli pe dielektrik, halqa shaklidagi gofrirovka qilingan mis tashqi o'tkazgich va LLDPE yoki yong'inga chidamli PE ko'ylagini birlashtiradi.
Elektr xususiyatlari
|
Ichki o'tkazgichning doimiy qarshiligi (Ō/km) |
0.78 |
|
Tashqi o'tkazgichning doimiy qarshiligi (Ō/km) |
0.66 |
|
Xarakterli empedans (Ō) |
50±1.5 |
|
Imkoniyatlar (p F/m) |
76 |
|
Tezlik (%) |
88 |
|
Dielektrik quvvat (KV) |
10.0 |
|
Izolyatsiya qarshiligi (MŌ/km) |
＞1×104 |
|
Maksimal quvvat darajasi (KV) |
205 |
|
Maksimal kuchlanish (V) |
4300 |
|
Kesish chastotasi-(GGts) |
3.7 |
|
Zaiflash va o'rtacha quvvat (Maksimal zaiflashuv qiymati nominal zaiflashuv qiymatining 105% bo'lishi kerak) |
|
|
Chastota (MGts) |
Zaiflash (@20 daraja, d B/100m) |
O'rtacha quvvat (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz ~ 1000MHz |
1.10 |
|
1700MHz ~ 2500MHz |
1.15 |
|
2500MHz ~ 3000MHz |
1.20 |
Turi
|
HCTAY-50-32 standart kabeli HCTAYZ-50-32-yong'inga chidamli kabel |
||
|
Qurilish |
||
|
Ichki o'tkazgich |
Material |
Mis quvur |
|
Diametri (mm) |
13.1±0.1 |
|
|
Izolyatsiya |
Material |
Ko'pikli PE |
|
Diametri (mm) |
32.5±0.25 |
|
|
Tashqi o'tkazgich |
Material |
Halqa shaklidagi gofrirovka qilingan mis quvur |
|
Diametri (mm) |
35.7±0.3 |
|
|
Kurtka |
Material |
LLDPE yoki yong'inga chidamli PE- |
|
Min. qalinligi (mm) |
＞1.2 |
|
|
Diametri (mm) |
38.8±0.30 |
|
Mexanik xususiyatlari
|
Bükme radiusi (mm) |
Yagona egilish |
200 |
|
Takroriy egilish |
380 |
|
|
Kuchlanish kuchi (N) |
2500 |
|
|
Kabelning og'irligi (kg/km) |
880 |
|
|
Tavsiya etilgan harorat (daraja) |
Saqlash |
-70~+85 |
|
O'rnatish |
-40~+60 |
|
|
Ishlayotgan |
-55~+85 |
|
Kam{0}}50Ō RF uzatishni yo'qotish
Barqaror 50Ō empedans
Koaksiyal struktura boshqariladigan 50Ō uzatish yo'lini saqlab turadi, ko'pikli PE dielektrik esa barqaror empedans uchun o'tkazgich oralig'ini izchil ushlab turadi.
Signalning zaiflashishi
Mis o'tkazgichlar va ko'pikli pe dielektrik belgilangan chastota diapazoni bo'ylab RF uzatish yo'qotilishini minimallashtirish uchun mo'ljallangan, bu oziqlantiruvchi uzunligi bo'ylab signal kuchini saqlashga yordam beradi.
Kam VSWR
Yagona koaksiyal konstruktsiya signalni aks ettirishni kamaytiradi va ulangan uskunalar o'rtasida samarali RF quvvat uzatishni qo'llab-quvvatlaydi.

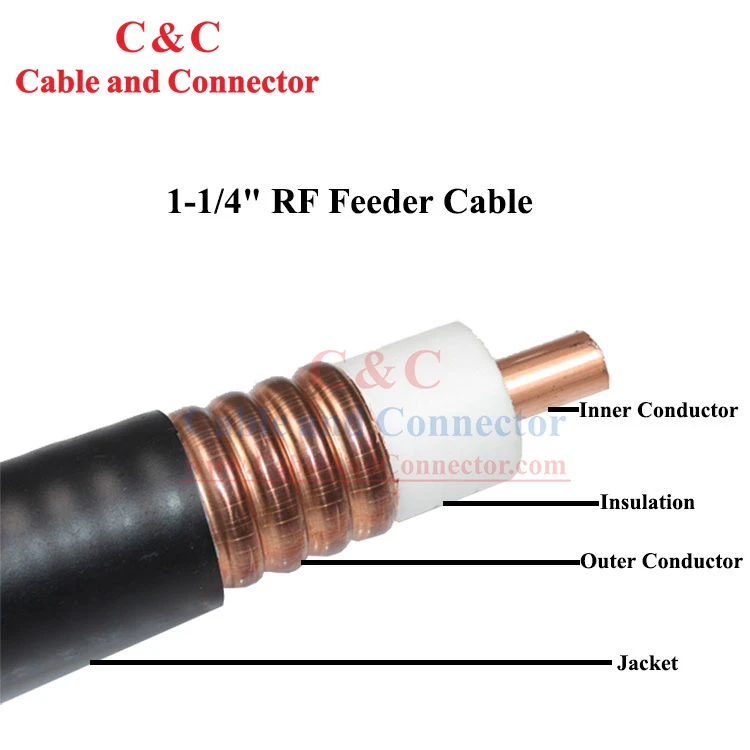

Mis koaksial konstruktsiyasi
Mis quvur ichki o'tkazgich
Mis quvur barqaror elektr ishlashi uchun boshqariladigan o'lchamlarga ega bo'lgan o'tkazuvchan chastotali uzatish yo'lini ta'minlaydi.
Ko'pikli pe dielektrik
Ko'pikli pe qatlami kabelning empedansi va uzatish xususiyatlariga hissa qo'shgan holda o'tkazgichlar orasidagi bo'linishni saqlaydi.
Halqali gofrirovka qilingan mis tashqi o'tkazgich
Gofrirovka qilingan mis quvur uzluksiz ekranlashni ta'minlaydi, shu bilan birga koaksiyal tuzilishga zarar etkazmasdan o'rnatish vaqtida kabelning egilishiga imkon beradi.
LLDPE yoki olovga chidamli-PE ko'ylagi
Tashqi ko'ylagi kabelni ishlov berish va o'rnatish ta'siridan himoya qiladi. LLDPE standart qurilish uchun taqdim etiladi, yong'inga chidamli PE-qo'shimcha yong'inga qarshi ishlash talablari qo'yilganda- mavjud.
O'rnatish va mexanik ishonchlilik
Moslashuvchan gofrirovka qilingan qurilish
Halqa shaklidagi gofrirovka qilingan tashqi o'tkazgich marshrutlash paytida boshqariladigan egilish imkonini beradi, bu esa kabelni uskunalar va o'rnatish joylari atrofida ishlov berishni osonlashtiradi.
Mexanik himoya
Mis tashqi o'tkazgich va pe ko'ylagi kabelni tortish, ishlov berish va o'rnatish vaqtida ichki uzatish strukturasini himoya qiladi.
Harorat-Moslashtirilgan qurilish
Kabel turli xil atrof-muhit sharoitlarida foydalanishni qo'llab-quvvatlash uchun belgilangan saqlash, o'rnatish va ish harorati oralig'i bilan yaratilgan.
Ishlab chiqarish va sifat nazorati
Mis o'tkazgichlarni tekshirish
Mis quvurlari materiallari kabel ishlab chiqarishga kirishdan oldin o'lchovli mustahkamlik, sirt holati va material sifati uchun tekshiriladi. O'tkazgich o'lchamlari loyihalashtirilgan koaksiyal tuzilmani saqlab turish uchun nazorat qilinadi.
Dielektrik ekstruziyani nazorat qilish
Ko'pikli pe dielektrik boshqariladigan o'lchamlar va bir xillik bilan ichki o'tkazgich atrofida ishlab chiqariladi. Dielektrik qatlam ichki va tashqi o'tkazgichlar o'rtasida izchil ajratishni ta'minlash uchun tekshiriladi.
Gofrirovka qilingan Supero'tkazuvchilarni shakllantirish
Mis tashqi o'tkazgich dielektrik atrofida halqa shaklidagi gofrirovka qilingan tuzilishga aylanadi. Ishlab chiqarish tekshiruvi shakllangan diametrga, gofrirovka holatiga va sirt yaxlitligiga qaratilgan.
Ko'ylagi ekstruziyasi
LLDPE yoki yong'inga chidamli PE ko'ylagi-tugallangan koaksiyal tuzilma ustiga ekstrudirovka qilinadi. Ishlab chiqarish jarayonida ko'ylagi o'lchamlari, sirt holati va kabelning identifikatsiyasi tekshiriladi.
Kabel sinovi tugallandi
Tayyor kabel jo'natishdan oldin asosiy elektr, o'lchov va mexanik xususiyatlar uchun tekshiriladi. RF{1}}bog'liq tekshiruv impedans, susaytirish va VSWR sinovini, o'tkazgich qarshiligini va kabelning yakuniy o'lchamlarini tekshirishni o'z ichiga olishi mumkin.
Yakuniy tekshirish
Qadoqlashdan oldin tayyor kabel kabelning tashqi ko'rinishi, markalanishi, o'lchamlari, qadoqlash uzunligi va mahsulot identifikatsiyasi uchun etkazib beriladigan kabelning ishlab chiqarish va buyurtma talablariga muvofiqligini tekshirish uchun tekshiriladi.
Kabelni aniqlash va loyihani kuzatish
Mahsulotni aniq identifikatsiyalash pudratchilar, distribyutorlar va loyiha guruhlariga saqlash va o'rnatish vaqtida kabelni boshqarishga yordam beradi. Kabel va baraban belgilari kabel turini, mahsulot spetsifikatsiyasini, ishlab chiqarish ma'lumotlarini va jo'natish tafsilotlarini aniqlash uchun ishlatilishi mumkin.
Loyiha buyurtmalari uchun mahsulot identifikatsiyasi va qadoqlash ma'lumotlari, agar kerak bo'lsa, mijozning sotib olish va inventarizatsiya talablari bilan muvofiqlashtirilishi mumkin.
RoHS-Mos RF oziqlantiruvchi kabel
Mahsulot cheklangan moddalar uchun tegishli RoHS talablariga javob beradi. RoHS muvofiqligi to'g'risidagi ma'lumotlar mijozning malakasi, loyihani tasdiqlash va xarid yozuvlari uchun zarur bo'lgan texnik hujjatlarning bir qismi sifatida taqdim etilishi mumkin.
500 m yog'och baraban qadoqlash
Standart qadoqlash uzunligi -Ommaviy tashish va loyihani o'rnatish uchun yog'och tambur uchun 500 m kabel.
Kabel himoyasi -Kabelni tashish paytida deformatsiya va ishlov berish shikastlanishini kamaytirish uchun barabanga ishonchli tarzda o'ralgan.
Oson joylashtirish -Baraban qadoqlash o'rnatish vaqtida boshqariladigan kabel to'lovini qo'llab-quvvatlaydi va kabelning keraksiz ishlov berishini kamaytirishga yordam beradi.
Barabanni aniqlash -Qabul qilish va inventarizatsiyani boshqarish uchun barabanda mahsulot spetsifikatsiyalari va jo'natish ma'lumotlari belgilanishi mumkin.
Loyiha paketi -Maxsus kabel uzunligi yoki qadoqlash talablari ommaviy va loyiha buyurtmalari uchun muhokama qilinishi mumkin.
TSS
Savol: Kotirovka so'rashda qanday ma'lumotlarni taqdim etishim kerak?
Javob: Kerakli kabel modeli, miqdori yoki umumiy uzunligi, kurtka turi, yetkazib berish manzili va har qanday loyihaga-maxsus texnik talablarni taqdim eting.
Savol: Ommaviy buyurtmadan oldin namunalarni yetkazib bera olasizmi?
Javob: Namuna mavjudligi talab qilinadigan spetsifikatsiya va miqdorga bog'liq. Namuna tartibini tasdiqlashimiz uchun talablaringiz bilan biz bilan bog'laning.
Savol: Ushbu RF oziqlantiruvchi kabel uchun standart MOQ nima?
Javob: MOQ kabel spetsifikatsiyasiga, ishlab chiqarish jadvaliga va buyurtma miqdoriga bog'liq. Tasdiqlash uchun kerakli uzunlik bilan biz bilan bog'laning.
Savol: Ommaviy buyurtmalar uchun odatda etkazib berish muddati qancha?
Javob: Yetkazib berish muddati buyurtma miqdori, kabel konfiguratsiyasi, xom ashyo mavjudligi va ishlab chiqarishni rejalashtirishga bog'liq. Tasdiqlangan yetkazib berish muddati kotirovka bilan ta'minlanishi mumkin.
Savol: Siz mijozning RF kabeli spetsifikatsiyasiga muvofiq ishlab chiqara olasizmi?
Javob: Ha. Iste'molchilar talab qilingan qurilishni ishlab chiqarish mumkinligini tasdiqlash uchun ishlab chiqarishdan oldin ko'rib chiqish uchun texnik xususiyatlar, chizmalar yoki loyiha talablarini taqdim etishlari mumkin.
Savol: Siz shaxsiy yorliq yoki OEM qadoqlash bilan ta'minlay olasizmi?
Javob: Ha. Mahsulotni markalash, barabanni identifikatsiyalash va qadoqlash kelishilgan OEM yoki loyiha talablariga muvofiq muvofiqlashtirilishi mumkin.
Savol: Buyurtma bilan qanday hujjatlarni taqdim etishingiz mumkin?
Javob: Buyurtma talablariga qarab, hujjatlar texnik ma'lumotlar varaqlari, tekshirish yozuvlari, RoHS hujjatlari, qadoqlash varaqlari va boshqa kelishilgan yuk yoki muvofiqlik hujjatlarini o'z ichiga olishi mumkin.
Savol: Ishlab chiqarish partiyalari o'rtasidagi izchillikni qanday ta'minlaysiz?
Javob: Ishlab chiqarish spetsifikatsiyalari, materiallar nazorati,-protsessdagi tekshiruvlar va tugallangan{1}}kabel sinovlari partiyalar orasidagi muvofiqlikni saqlash uchun ishlatiladi. To'plam va baraban identifikatsiyasi mahsulotning kuzatilishini ham qo'llab-quvvatlaydi.
